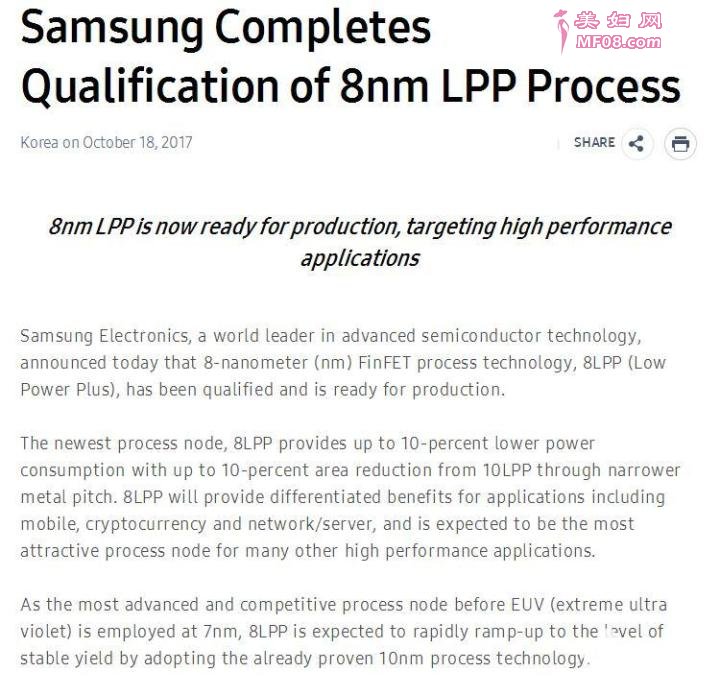

PChome资讯报道三星方面今天正式宣布，8nm FinFET工艺技术目前已经完成了工艺验证，可以进行量产。与目前的10nm LPP工艺相比，8nm LPP工艺可以使芯片面积较少10%，并且是能耗效率提升10%，同时8nm LPP工艺是除了正在研发中的7nm EUV之外，最先进的工艺技术。
高通公司高级副总裁RK Chunduru对此表示：“8nm LPP技术所打造的产品，比当前10nm工艺产品具有更好的新能和可扩展新，会让运算速度得到进一步的增长。
